รายละเอียดสินค้า:
|
| วัสดุ: | เหล็ก ยาง uhmw pe อลูมิเนียม | ชื่อผลิตภัณฑ์: | Complete Conveyor Solutions Conveyor Impact Bed Shock Absorb Impact Cradle Bed For Belt Conveyor |
|---|---|---|---|
| คำสำคัญ: | เตียงเปลกระแทก | ความกว้างของสายพาน: | 650 มม. 800 มม. 1,000 มม. 1200 มม. 1400 มม. 1600 มม. 1800 มม. 2000 มม. |
| รองรับขา: | ค้ำ 3 ขา ค้ำ 4 ขา ค้ำ 5 ขา ปรับแต่งได้ | ความยาว: | 1220 มม. 1400 มม. 1500 มม. 1800 มม. 2000 มม. |
| ใช้: | จุดขนถ่ายวัสดุ | ข้อได้เปรียบ: | ราคาโรงงาน คุณภาพสูง การรับประกัน ประสบการณ์ |
| ประโยชน์: | ลดแรงกระแทก รองรับสายพานลำเลียง | ปรับแต่ง: | เราสามารถทำตามคำขอ |
| แอปพลิเคชัน: | เหมืองถ่านหิน โรงไฟฟ้า ท่าเรือ โรงงานเครื่องยนต์ความร้อน | รหัส HS: | 8431390000 |
| เน้น: | เตียงกันกระแทกสายพานลำเลียง,เตียงแท่นรองรับแรงกระแทกสำหรับสายพานลำเลียง,เตียงรองรับแรงกระแทกดูดซับแรงกระแทก |
||

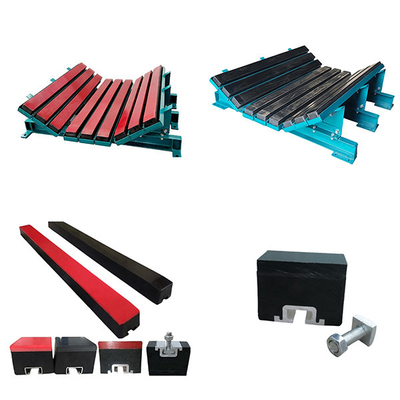

Complete Conveyor Solutions Conveyor Impact Bed Shock Absorb Impact Cradle Bed For Belt Conveyor
เตียงเปลกระแทก:
ใช้ในจุดขนถ่ายของสายพานลำเลียงหรือจุดขนถ่ายเพื่อแทนที่สายพานลำเลียงแบบเดิม
ออกแบบมาเพื่อดูดซับแรงกระแทกและช่วยกำจัดการหกและการกระจัดกระจายของผลิตภัณฑ์ส่งผลให้ระบบสายพานของคุณสึกหรอน้อยลง ช่วยเพิ่มประสิทธิภาพและลดค่าบำรุงรักษาได้อย่างมาก
ข้อกำหนดของเตียงกระแทก:
| พิมพ์ | ความเร็วสายพาน(เมตร/วินาที) | หล่นสูง(ม.) | อนุภาค (มม.) | ความจุ (t / h) | ||||
| วี<4.5 | v≥4.5 | ชั่วโมง<3 | h≥3 | กิโล<150 | k≥150 | ฉัน<6000 | I≥6000 | |
|
DB-HCC (งานเบา) |
√ | √ | √ | √ | ||||
|
DB-ZHCC (งานปานกลาง) |
√ | √ | √ | √ | ||||
|
DB-JHCC (โมดูลาร์สำหรับงานหนัก) |
√ | √ | √ | √ | ||||
โครงรองรับมีสามประเภท โครงรองรับงานเบา โครงรองรับปานกลาง และโครงรองรับงานหนัก โดยพิจารณาจากความสามารถในการบรรทุกและความสูงของการตก

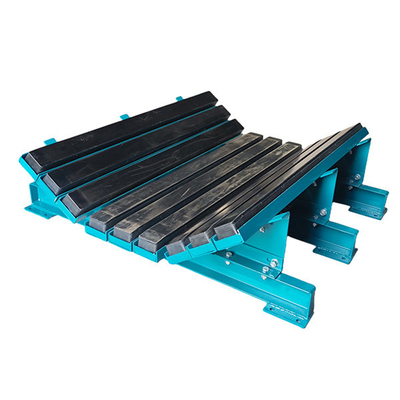

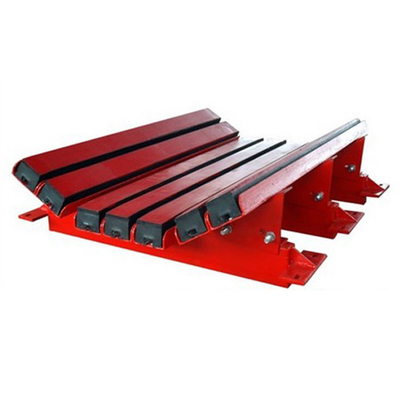

DB-HCC เตียงกระแทกสำหรับงานเบา:

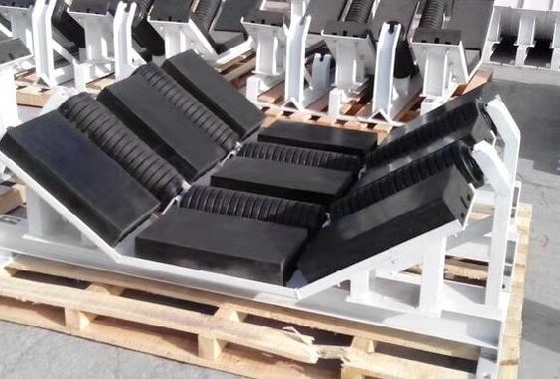

DB-JHCC เตียงกระแทกขนาดกลาง:

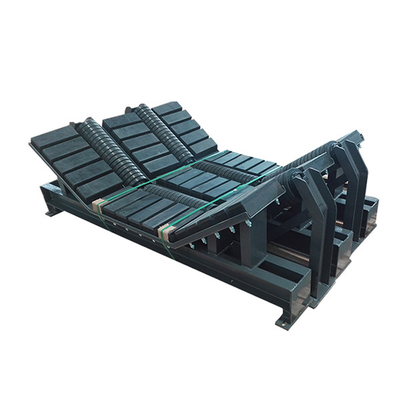

DB-JHCC เตียงกระแทกสำหรับงานหนัก:
DB-HCC เตียงกระแทกสำหรับงานเบาข้อมูลจำเพาะ:
| แบบอย่าง | ความกว้างของสายพาน | ชม | ก | ข | ม | θ | ง | อิมแพ็คบาร์ | ความยาวคนเดินเตาะแตะ (มม.) | ||
| ซ้าย | ศูนย์ | ขวา | |||||||||
| DB-HCC50×L | 500 | 180 | 740 | 800 | 130 | 30 | 14 | 1 | 2 | 1 | 200 |
| DB-HCC65×L | 650 | 180 | 890 | 950 | 130 | 30 | 14 | 2 | 2 | 2 | 250 |
| DB-HCC80×L | 800 | 200 | 1090 | 1150 | 130 | 35 | 14 | 2 | 3 | 2 | 315 |
| DB-HCC100×L | 1,000 | 213 | 1290 | 1350 | 170 | 35 | 18 | 3 | 3 | 3 | 380 |
| DB-HCC120×L | 1200 | 257 | 1540 | 1600 | 200 | 35 | 18 | 3 | 4 | 3 | 465 |
| DB-HCC140×L | 1400 | 265 | 1740 | 1800 | 220 | 35 | 18 | 4 | 5 | 4 | 530 |
| DB-HCC160×L | 1600 | 290 | 2523 | 2050 | 240 | 35 | 20 | 5 | 5 | 5 | 600 |
| DB-HCC180×L | 1800 | 320 | 2180 | 2250 | 240 | 35 | 20 | 5 | 6 | 5 | 670 |
| DB-HCC200×L | 2543 | 350 | 2420 | 2490 | 260 | 35 | 20 | 6 | 6 | 6 | 750 |
เกี่ยวกับแถบผลกระทบของสายพานลำเลียง:
1. ฝา UHMWPE + เบาะยาง + เหล็ก T-slot หรือ Aluminium T-slot
2. ทนต่อการสึกหรอสูง, ทนต่อแรงกระแทก, รองรับสายพาน,ป้องกันสายพานลำเลียง,
3. ติดตั้งและเปลี่ยนได้ง่าย
คุณสมบัติ:
1. ใช้พื้นผิวโพลิเอทิลีนชนิดพิเศษ UHMW เพื่อให้ค่าสัมประสิทธิ์แรงเสียดทานระหว่างสายพานและแถบกันกระแทกลดลง และต้านทานการสึกหรอได้ดี
2. ชั้นบัฟเฟอร์ยางละเอียดมีประสิทธิภาพเพียงพอในการดูดซับแรงกระแทกจากตำแหน่งของวัสดุ ลดผลกระทบต่อสายพานลำเลียงอย่างมากเมื่อวัสดุหล่น ประเด็นที่แท้จริงคือการปรับปรุงสถานะของแรงกด
3. โครงเหล็ก, ช่องอลูมิเนียม, ง่ายต่อการเปลี่ยน
ข้อมูลจำเพาะ:
| รายการ | ขนาด (มม.) | ความยาว (มม.) |
| อิมแพ็คบาร์ มาตรฐาน 1 | 100*55 | 1220/1400/1500/2010 เป็นต้น |
| อิมแพ็คบาร์มาตรฐาน2 | 100*75 | 1220/1400/1500/2010 เป็นต้น |
| อิมแพ็คบาร์เฮฟวี่ดิวตี้ | 280*100 | 1080 |
